TP5600特性

TP5600对本机电池充电：
■ 单节4.2V 锂电池充电，典型2A
■ 宽工作电压，最大达到7V，欠压保 护，内置电源功率自适应
■ 防电源反接功能
■ 内置功率PMOS2和多用途保护和旁 路PMOS1，全同步开关型工作模式， 外部一个NMOS，器件发热少，外围简单
■  涓流、恒流、恒压三段充电，保护电池
■ 可编程充电电流ISET，0.1A—2A
■ 预充电涓流： 20%ISET0 恒压停机电流： 20%ISET0
■ 4路LED充电状态指示，最高位闪烁
■ 芯片过温度保护
■ 电池短路保护、过压(4.3V)保护
■ 内置多种电池保护，无须外部保护芯片
■ 开关频率700KHz，典型电感2.2uH
■ 4.2V±1％的充电电压控制精度
■ 采用QFN24  4mm*4mm  超小型封装
■ 5V充 3.8V2A效率92%

TP5600升压电路：

■  按键启动和充电时掉电自动启动5V输出
■ 按键长按2.5S，升压关断，进入待机 模式
■ 可调最大输出恒流，最大输出5V2A
■ 4路LED电量状态指示，3秒自动灭灯，电池小于3V报警6次待机，小于 2.4V全停机，不动作，电池电流0
■  芯片过温度保护，自动降低输出电流，欠压、过流、短路自动待机保护
■ 开关频率降频为300KHz。
■ 轻载(输出<30mA)10秒后自动待机
■ 待机电池电流低至 6uA
■ 5V2A 典型输出效率>94%

TP5600绝对最大额定值

■ VIN：-10V～7.5V，其他端口0~10V
■ VBAT：-0.7V～5V
■ 最大结温：145℃
■ 工作环境温度范围：-40℃～85℃
■ 贮存温度范围：-65℃～125℃
■ 引脚温度（焊接时间 10 秒）：260℃


TP45600应用范围

■ 移动电源
■ 便携式设备独立电池充电/升压
■ 电子烟

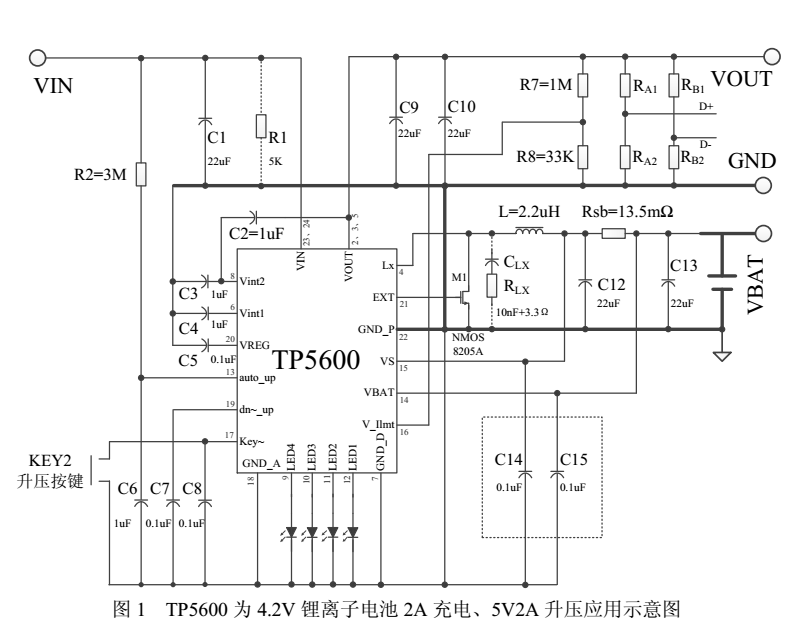

TP5600典型应用电路
