TP5602是升邦科技（齐先生13352916901  QQ:2355540882）推出的一款全集成功能的移动电源专用超大规模集成电路，专为中大功率移动电源设计。

内部将自动充电管理和电池隔离 PMOS2、升压管理、电量显 示、电池保护等多种功能集成到单一芯片中，外加一个输入隔离 PMOS1，一个 功率 NMOS1，

一个电感，少量阻容元件，应用电路简单，性能稳定可靠，免调试大生产，高效高良率。

锂电池保护三合一IC   TP4100   TP4101

锂离子，钛酸锂电池线性充电IC   TP4065

移动电源管理IC   TP5602  TP5600  TP5410

适配器专用高精度恒压，恒流控制IC  TP1550

升压型大功率LED驱动IC  TP8305

500mA锂离子电池充电IC  TP4057

400mA锂离子电池线性充电IC  TP4054

600mA电池反接保护锂离子电池线性充电IC  TP4059

1000mA锂离子电池线性充电IC  TP4056

2A开关型4.2V锂电池/3.6V铁锂电池充电IC   TP5000

2A开关型双/单节8.4V/4.2V锂电池充电IC   TP5100

移动电源IC/锂离子电池充电IC/锂电池保护IC/钛酸锂电池充电IC

TP4100/TP4101/TP4065/TP5602/TP5600/TP5410/TP1550/TP8305/TP4054/TP4056/TP4057/TP4059/TP5000/TP5100/

TP401/TP1000/TP1001/TP1002/TP4055/TP4058/TP4060/TP4062/TP5400/TP7660/TP7660H/TP7661/TP8305

深圳市升邦科技有限公司

电   话：0755-85298367                传真：0755-85298357

联系人：齐先生  133-5291-6901          Q  Q：2355540882

TP5602特性

TP5602对本机电池 充电 ：

■ 单节4.2V锂电池充电，典型3A
■ 宽工作电压，最大达到7V
■ 可旁路输出，电源功率自适应
■ 防电源反接，防电池过压4.3V 双 重 保护，更安全
■ 内置功率管理PMOS2，全同步开关 型模式
■ 涓流、恒流、恒压三段充电，保护电池
■ 可编程充电电流ISET，0.1A—3A
■ 预充电涓流： 20%ISET 恒压停机电流： 20%ISET
■ 4路LED充电状态指示，最高位闪烁
■ 芯片过温度自动降功率保护，欠压保护
■ 电池端短路保护
■ 内置多种电池保护，可无须外部保护芯片
■ 开关频率700KHz，典型电感2.2uH
■ 4.2V±1％的充电电压控制精度
■ 采用QFN24 4mm*4mm 超小型封装

TP5602升压电路 ：

■ 按键启动VIO，固定5V输出
■ 按键长按2.5S，升压关断，进入待机 模式
■ 可调最大输出恒流， 典型 输出5V3A
■ 4路LED电量状态指示，3秒后自动灭 灯，电池小于3V报警6次保护，小于 2.4V全停机，不动作
■ 芯片过温度保护，自动降低输出电 流，欠压、过流、短路自动待机保护
■ 开关频率300KHz
■ 轻载(输出<30mA)10秒后自动待机
■ 待机后电池电流低至 6uA
■ 典型输出5V 3A，4V Vbat典型输出 效率93.5%。最大输出5V 3.5A。

TP5602绝对最大额定值

■ VIN： -10 ～ +9V
■ VBAT： -0.7V～5V
■ 最大结温：145℃
■ 工作环境温度范围：-40℃～85℃
■ 贮存温度范围：-65℃～125℃
■ 引脚温度（焊接时间10秒）：260℃

TP5602应用范围

■ 移动电源
■ 便携式设备
■ 电子烟

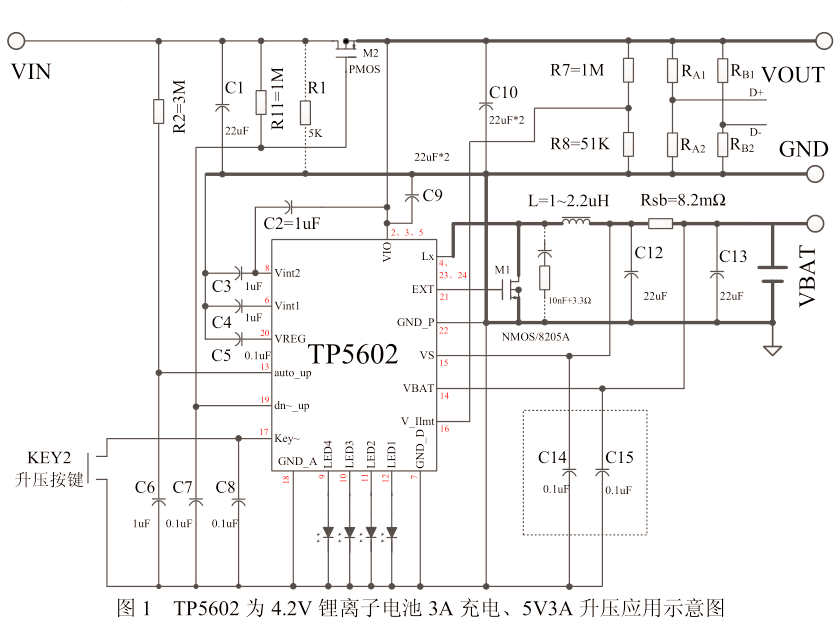

TP5602典型应用原理图
