MPQ4570GF-AEC1-Z电源管理芯片_MPQ4570GF开关转换器

来源：未知 时间：2023-11-05 10:30 发布人：admin 阅读：

MPQ4570GF-AEC1-Z是MPS芯源公司面向各类电子产品市场推出的一款高性能高压同步降压型开关稳压器控制器芯片。MPQ4570 是一款频率可编程降压型开关转换器，内部集成了高压侧和低压侧功率 MOSFET。它能提供 3A 连续输出电流，并具有峰值电流控制功能，具有出色的瞬态响应和能效性能。4.5V 至 55V 的宽输入电压范围适用于各种降压应用，包括工业、PoE、汽车和带有直流高压总线的打印机应用。MPQ4570 采用峰值电流模式控制来调节输出电压。该芯片通过谷值电流检测提供过流保护，以避免电流失控。它还具有准确可靠的过压保护和自动恢复热保护功能。此外，还可选配外部软启动。启用和电源良好指示功能可轻松实现电源跟踪。为了提高效率，MPQ4570 会在负载较轻时自动降低开关频率。同时，当检测到电感器电流为零时，低端 MOSFET 将关闭，以减少驱动器损耗。MPQ4570 还是一款完全集成的解决方案，同时具有高压侧和低压侧功率 MOSFET。集成低端 MOSFET 的同步运行模式大大有助于降低传导损耗，也有利于减少外部元件空间和节约成本。MPQ4570 采用 TSSOP-20 EP 裸露焊盘封装。

MPS芯源公司是一家全球知名的高性能模拟半导体公司，总部位于美国加州圣荷塞。公司创建于1997年，具有三大核心竞争优势。MPS芯源公司的系统与应用级方面的设计专家多为资深业界精英，他们具备高水平的技术电子知识、强大的系统级和芯片级设计能力及丰富的客户应用经验。这些人才帮助公司与客户密切合作，寻求开发新产品的机会，缩短产品上市时间，并有效地支持其产品的应用。此外，MPS拥有自主的知识产权库与专有的晶圆生产制造工艺，能增加产品竞争优势并提高市场占有率。MPS芯源公司设计团队均来自着名的模拟半导体公司和顶尖学术机构，每一位在设计领域均有卓越丰富的经验。他们多年来陆续推出许多符合市场要求的创新产品，使得公司年营收在2004到2009年间平均增长了28%。这些业界精英结合MPS专有的技术优势将引领MPS芯源公司在未来模拟半导体行业中脱颖而出。

MPQ4570GF-AEC1-Z电性参数：

 宽输入电压范围： 4.5V 至 55V

 90mΩ 和 70mΩ 内部高低功率 MOSFET

 峰值电流模式控制

 可编程开关频率

 稳定，独立于输出电容器

 可选外部软启动

 具有谷值电流检测功能的 OCP 保护

 支持外部同步时钟

 OVP 保护

 在输出短路期间电流限值降低，以获得更好的热性能

 电源良好指示

 热关断保护

 采用 TSSOP-20 EP 封装。

 采用 AEC-Q100 1 级封装

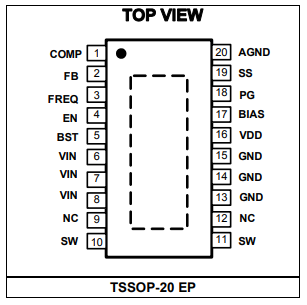

MPQ4570GF-AEC1-Z 引脚配置（俯视图）：

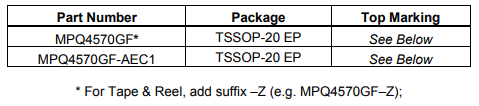

MPQ4570GF-AEC1-Z 订购信息

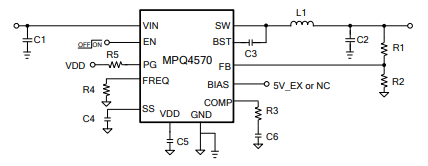

MPQ4570GF-AEC1-Z 应用原理图
