IP5306是英集芯·升邦科技（余小姐  15013767173 QQ:2355540881）代理的四灯显2.1A充电2.4A放电低成本（2.X元）移动电源解决方案。IP5306具有充放电效率高（93%）、充放电电流均超过2.1A、支持1/2/3/4个灯、手电筒、按键开关机功能、充放电温度低、元件少、成本低、体积小（ESOP8)、免维修等诸多优点于一身。IP5306是高端电子礼品小体积移动电源厂家的首选的大电流充放电低成本移动电源解决方案。

INJOINIC·升邦移动电源单芯片解决方案丨同步升压高效率移动电源解决方案丨QC2.0/3.0快速充电移动电源解决方案丨支持Type-C快速充电移动电源方案

IP5303/IP5305/IP5306/IP5108/IP5108E/IP5207/IP5109/IP5209/IP5209S/IP5318/IP5312



英集芯移动电源IC型号选择表
IC型号	充放电		主要特点							封装
	放电	充电	LED灯数	照明灯	按键	12C	DCF	Type-c	QC认证	规格	兼容
IP5303	1.0A	1.2A	1,2	√	√	－	－	－	－	ESOP8	PIN2PIN
IP5305	1.0A	1.2A	1，2，3，4	√	√	－	－	－	－	ESOP8
IP9315	1.0A	1.2A	1，2，3，4	√	√	－	－	－	－	ESOP8
IP5306	2.4A	2.1A	1，2，3，4	√	√	－	－	－	－	ESOP8
IP5206	2A(Max)	1.5A	3，4，5	√	√	－	－	－	－	ESOP16	PIN2PIN
IP5108E	2.0A	1.0A	3，4，5	√	√	－	－	－	－	ESOP16
IP5108	2.0A	2.0A	3，4，5	√	√	√	－	－	－	ESOP16
IP5207	1.2A	1.2A	3，4，5	√	√	－	－	－	－	QFN24	PIN2PIN
IP5207T	1.2A	1.2A	1，2，3，4	√	√	√	√	－	－	QFN24
IP5109	2.1A	2.1A	3，4，5	√	√	√	－	－	－	QFN24
IP5209	2.4A	2.1A	3，4，5	√	√	√	√	－	－	QFN24
IP5219	2.4A	2.1A	1，2,3，4	√	√	√	√	√	－	QFN24
IP5312	15W	3.5A	2,3,4,5	√	√	√	√		√	QFN32
IP5318Q	18W	4.8A	2,3,4,5	√	√	√	√		√	QFN40	PIN2PIN
IP5318	18W	4.8A	2,3,4,5	√	√	√	√	√	√	QFN40



1、所有芯片支持手机插入自动唤醒

2、IP5303，IP5305，IP5306,IP5207，IP5109，IP5209，IP5209S，IP5318，IP5312支持外部PIN选择4.20V/4.30V/4/35V电池；其他芯片支持出厂定制4.20V/4.30V/4/35V电池



INJOINIC·升邦移动电源单芯片解决方案丨同步升压高效率移动电源解决方案丨QC2.0/3.0快速充电移动电源解决方案丨支持Type-C快速充电移动电源方案

IP5303/IP5305/IP5306/IP5108/IP5108E/IP5207/IP5109/IP5209/IP5209S/IP5318/IP5312



如需了解IP5306更多信息  INJOINIC·升邦代理的移动电源方案，请直接联系：



深圳市升邦科技有限公司

电  话：0755-85298367     传真：0755-85298357

联系人：余小姐    手机：150-1376-7173     QQ：23 555 40 881

联系人：胡先生    手机：133-2293-0472     QQ：23 555 40 888

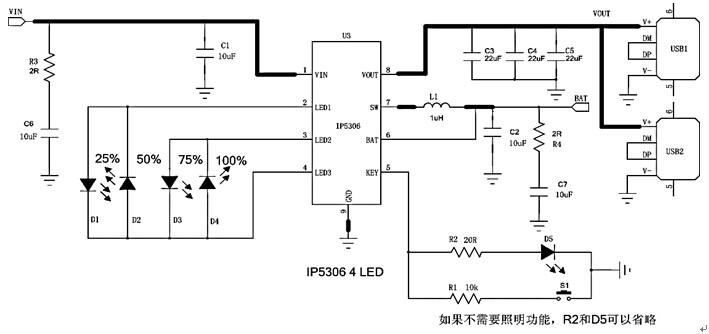

IP5306原理图（四灯）

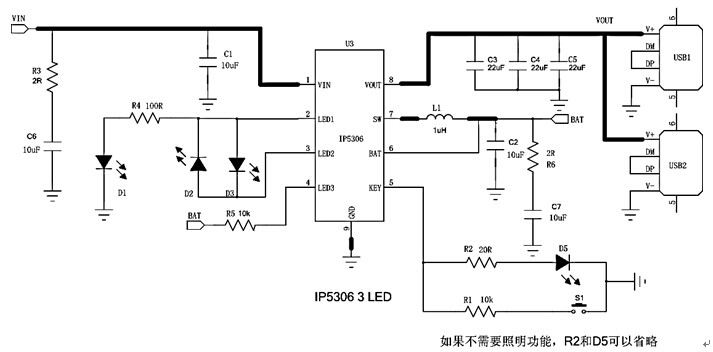

IP5306原理图（三灯）

IP5306原理图（二灯）

IP5306原理图（一灯）

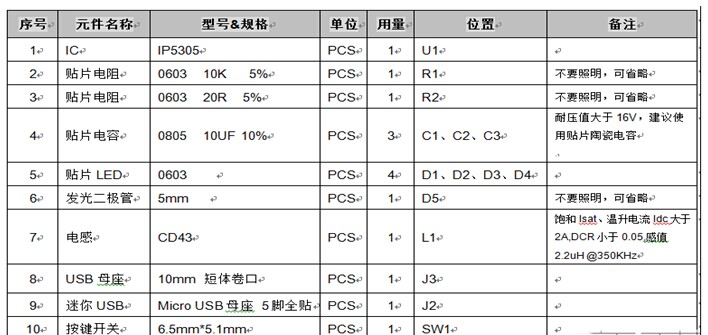

IP5306 BOM

IP5306优势：

IP5306是一款集成升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SOC,为移动电源提供完整的电源解决方案。

IP5306是高集成度与丰富功能，使其在应用时仅需极少的外围器件，并有效减少整体方案的尺寸，降低BOM成本。

IP5306只需一个电感实现降压与升压功能。DC-DC转换器工作在500KHz,可以支持低成本电感和电容。

IP5306的同步升压系统提供最大2.4A输出电流，转换效率高至93%。空载时，自动进入休眠状态，静态电流降至50μA。

IP5306采用开关充电技术，提供最大2.1A电流，充电效率高至97%。内置IC温度和输入电压智能调节充电电流。

IP5306支持1/2/3/4颗LED电量显示。

IP5306采用ESOP8L封装。



IP5306电性参数

一、同步开关充放电

2.4A同步升压转换，2.1A同步开关充电；

升压效率高达96%；

充电效率高达97%；

内置电源路径管理，支持边充边放；

支持负载大电流线补功能；

二、充电

自适应充电电流调节，匹配所有适配器；

充电电压精度：±0.5%；

支持4.20/4.30/4.35/4.40V电池；

三、电量显示

支持4,3,2,1颗LED电量显示；

功能丰富

按键开机；

内置照明灯驱动；

自动检测手机插入和拨出；

四、低功耗

智能识别负载，自动进待机；

待机功耗小于100 μA；

五、BOM极简

功率MOS内置，单电感实现充放电

六、多重保护、高可靠性

输出过流，过压，短路保护；

输入过压，过充，过放，过流放电保护；

整机过温保护；

ESD4KV,瞬间耐压12V;
